СИМ — сверхточный измерительный модуль
Предназначен для преобразования в цифровую форму постоянных, низкочастотных и импульсных сигналов напряжения с высоким отношением сигнал- шум. Проект нацелен на создание нового сегмента измерительных устройств и предложение всесторонней поддержки клиентов.

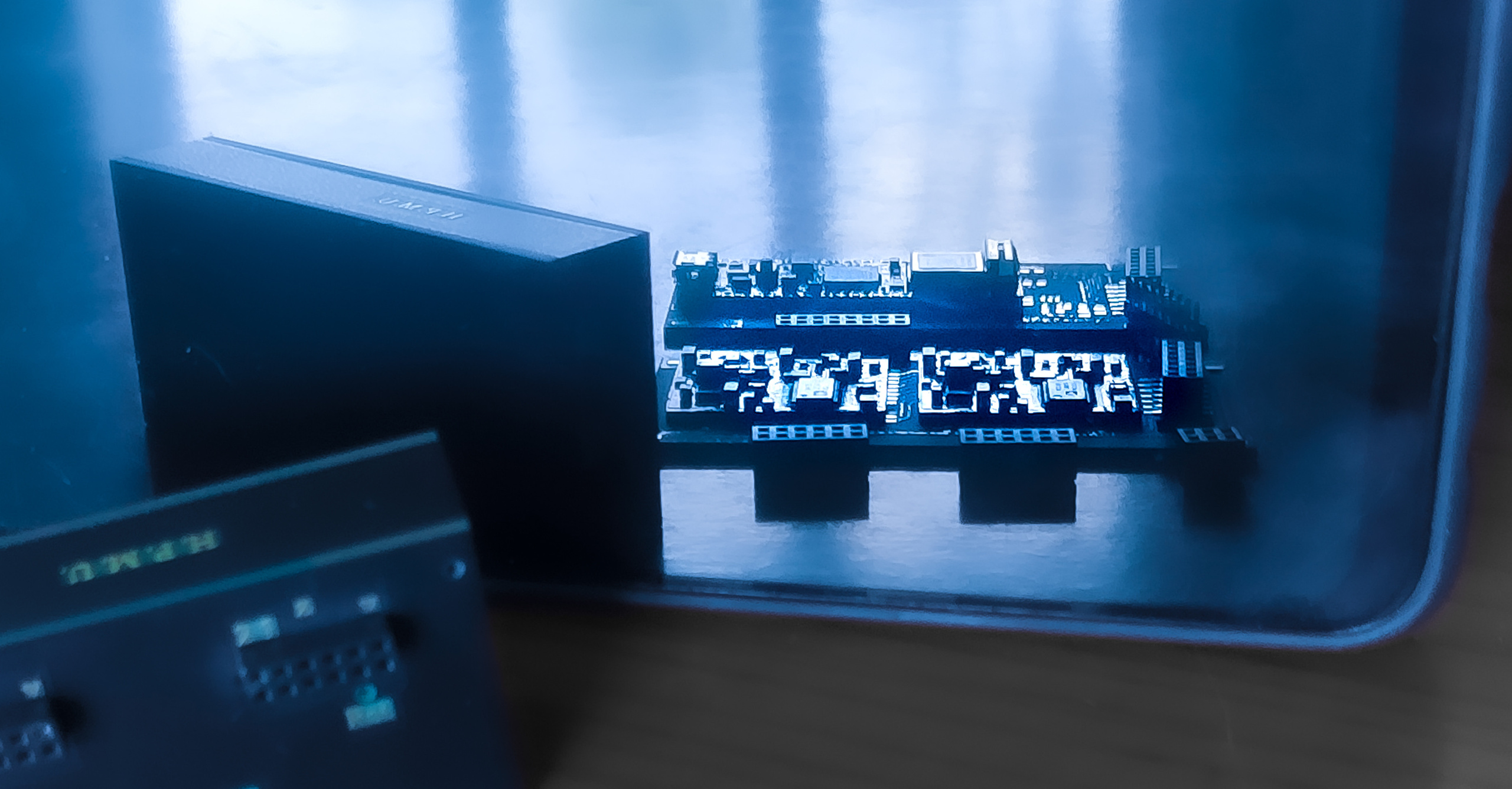

3D-фото прототипа СИМ
Проект находится на стадии предсерийного производства: завершены конструкторский и технологический этапы проектирования, закуплены комплектующие для стабильного крупносерийного производства.

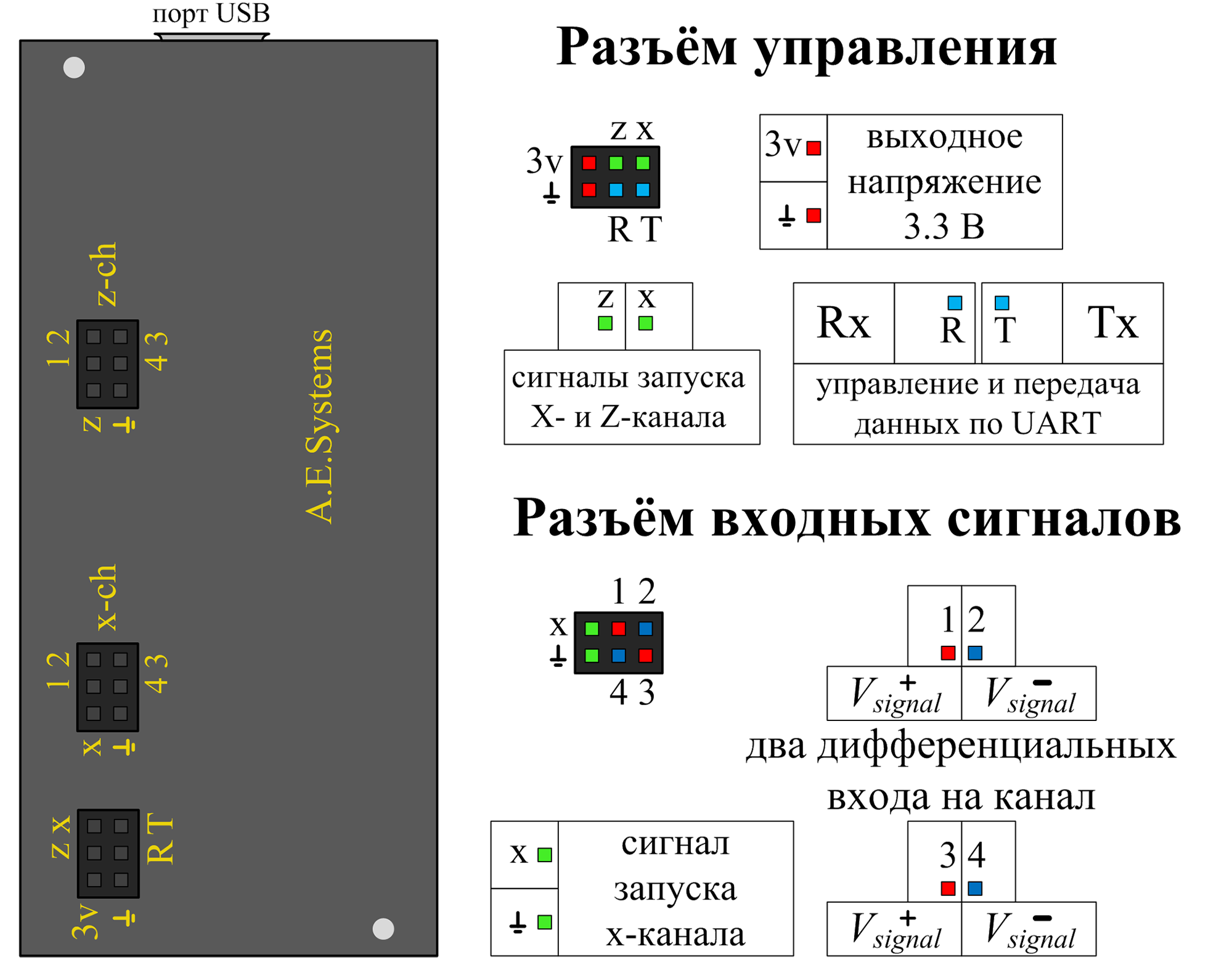

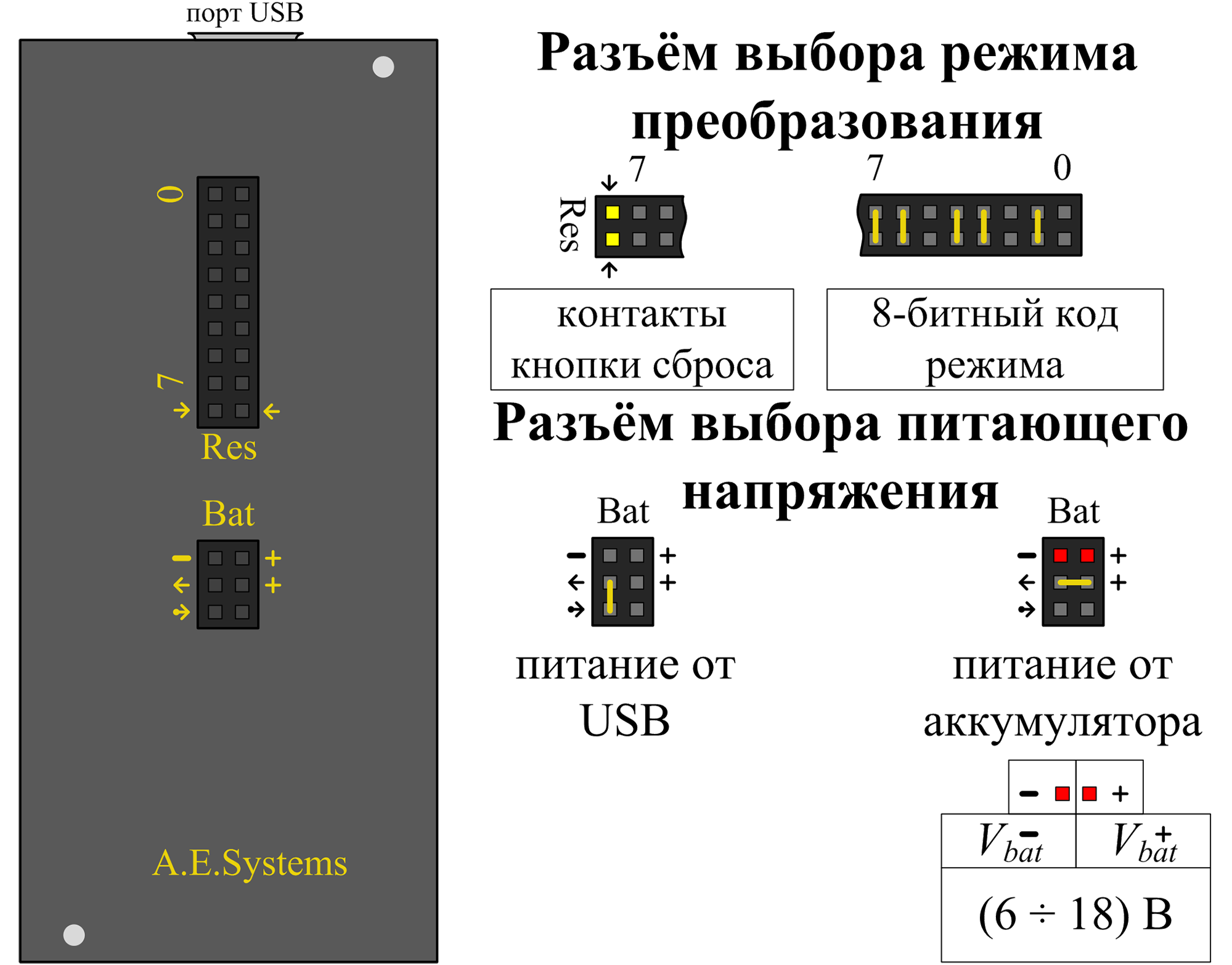

Модель прототипа СИМ
и описание назначения разъемов

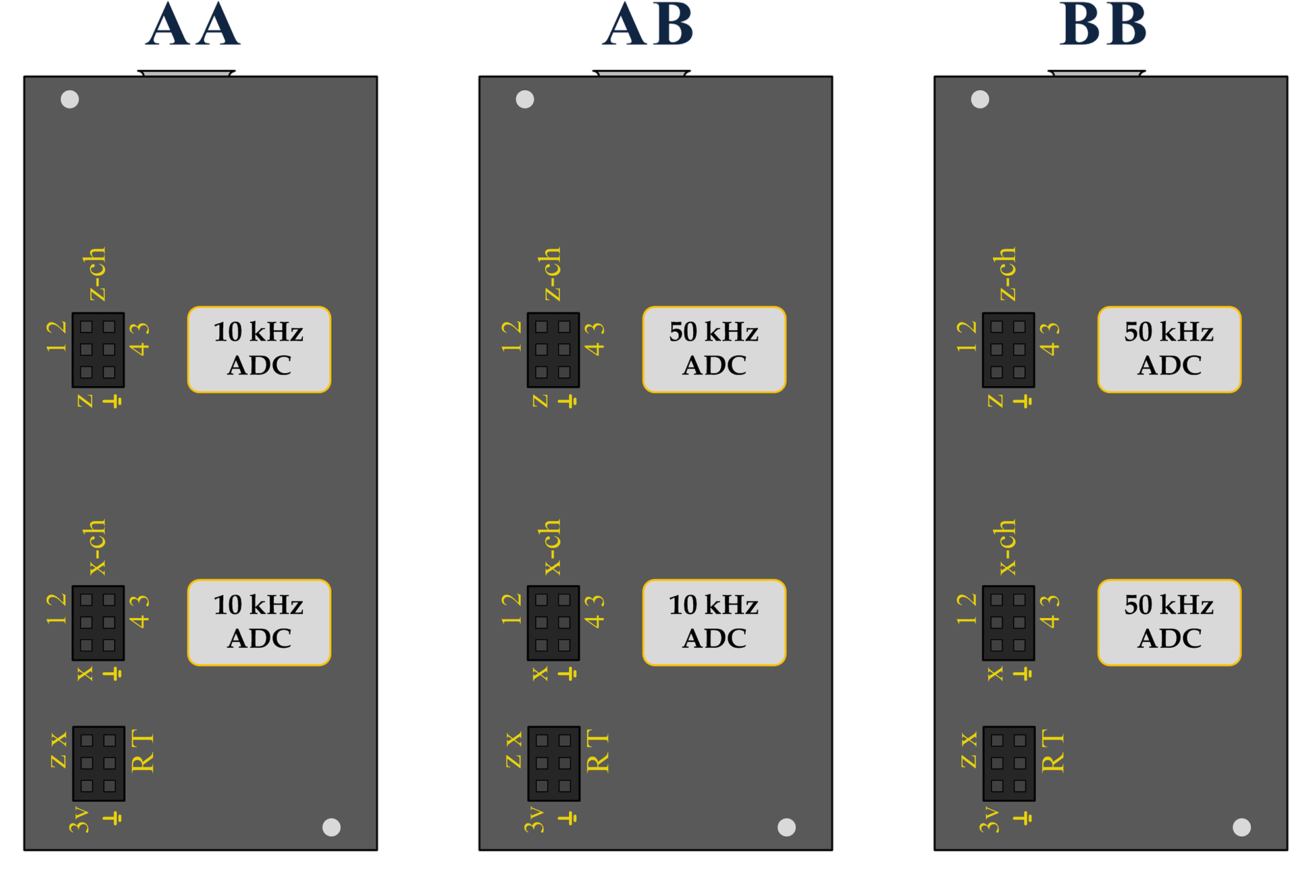

Три модификации СИМ
Габаритные размеры СИМ
РЕЖИМЫ ПРЕОБРАЗОВАНИЯ
Измерение входных сигналов напряжения СИМ осуществляется по выбранному пользователем алгоритму. В базовом варианте программного кода СИМ 53 режима, где в 49 из них предусмотрен выбор параметров преобразования.

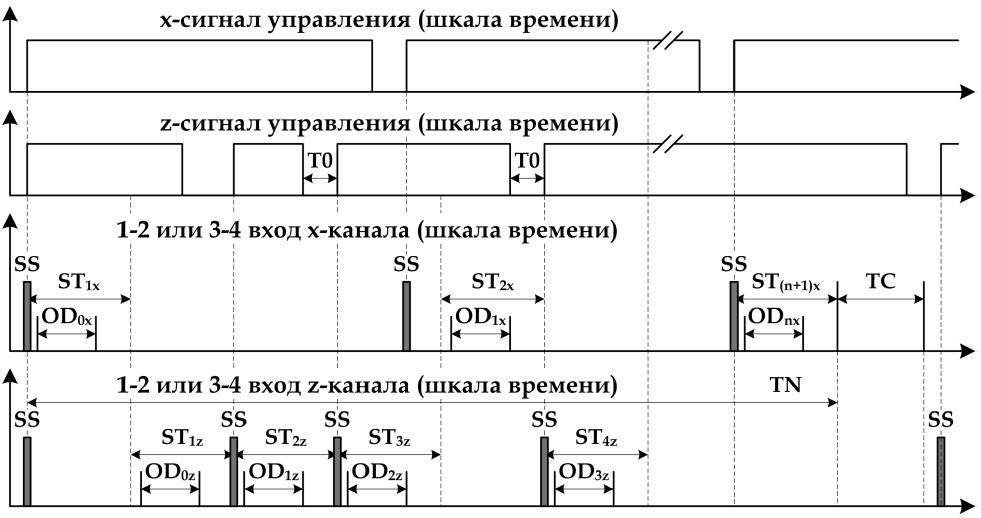

Пример графического представления режима преобразования
«Operator USART mode XZI–XZII»
СРАВНЕНИЕ С АНАЛОГАМИ

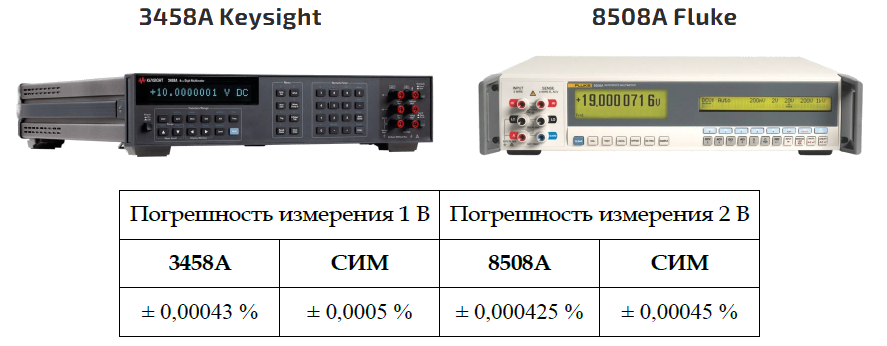

СИМ обладает сопоставимой точностью измерения постоянного напряжения с эталонными вольтметрами, стоимостью свыше 10 000$

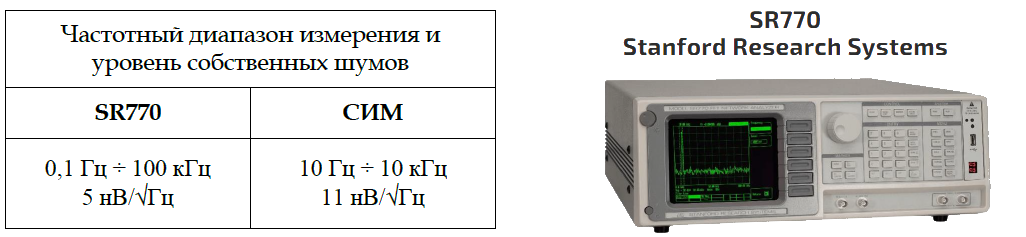

СИМ имеет функцию измерения спектральной плотности шума с уровнем собственных шумов близким к анализаторам спектра стоимостью более 5 000$

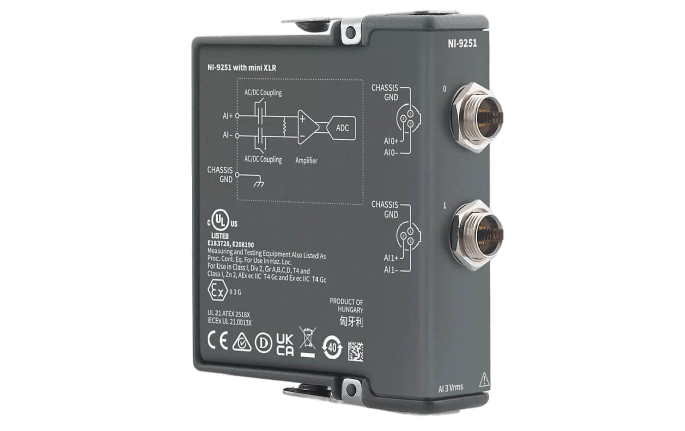

Измерительный комплекс из нескольких СИМ в системах контроля на производственных предприятиях будет иметь лучшую эффективность по сравнению с комплектом модулей NI9251 компании National Instruments стоимостью более 1 500$
ПОВЫСИТ ЭФФЕКТИВНОСТЬ
СИМ повысит эффективность измерительных и аналитических приборов, где точность измерений и предел обнаружения являются ключевыми параметрами.
Мобильные и аналитические комплексы
Научные измерительные приборы
Лабораторное аналитическое оборудование
Измерительные приборы космического базирования
РУКОВОДИТЕЛЬ ПРОЕКТА
Выборнов Павел Викторович
инженер аудиовизуальной электроники и оптотехники
Общий стаж работы в структуре РАН 21 год. Имеет учёную степень кандидата технических наук. Последние 7 лет занимается исследованием малошумящих широкодиапазонных детекторов и разработкой сверхточной измерительной электроники, обладает высокими навыками технических разработок и радиомонтажных работ, имеет опыт проведения НИОКР и организации мелкосерийного производства электронных устройств.
